Управление электроприводами окон: кнопка, пульт и датчики

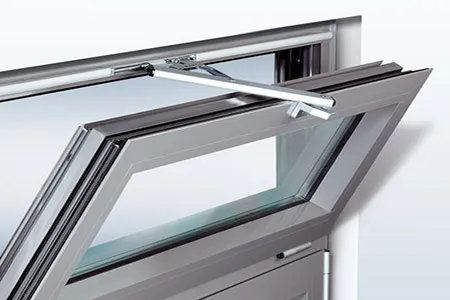

Система управления окном состоит из привода, питания, органов ручной команды и логики автоматических сценариев. Кнопка, радиопульт или датчик работают только через совместимую электрическую схему. Поэтому управление выбирают одновременно с напряжением, током, числом приводов и требуемым поведением окон.

Из каких узлов состоит система

• один или несколько оконных электроприводов;
• сетевое питание либо блок или контроллер 24 В;
• кнопка, селектор, радиоприёмник или внешний сигнал;
• датчики погоды и качества воздуха;
• кабельные линии и защитная аппаратура;
• алгоритм приоритетов, остановки и возврата после пропадания питания.

Контроллер связывает эти узлы: принимает команду, проверяет приоритет и подаёт на привод питание нужной полярности или направления. Его выходы должны выдерживать суммарный ток приводов, которые движутся одновременно.

Когда достаточно настенной кнопки

Локальная кнопка подходит для одного окна или небольшой группы, которой управляет человек. До подключения определяют, должна ли кнопка удерживаться во время движения, есть ли отдельная команда «стоп» и как исключается одновременная подача команд открытия и закрытия.

Для привода 230 В кнопка или реле должны быть рассчитаны на его схему и нагрузку. Для 24 В команда часто подаётся на вход контроллера, а ток двигателя проходит через силовой выход блока. Это разные цепи, и их не объединяют по внешнему сходству контактов.

Как работает радиопульт

Пульт передаёт команду совместимому приёмнику или встроенному радиомодулю. Приёмник уже формирует сигнал для привода или контроллера. Совпадения частоты мало: должны совпадать протокол, назначение каналов и способ электрического подключения.

Один канал может управлять одним окном, группой или общим сценарием. Если нужны раздельные команды для комнат и одновременное закрытие всех окон, число каналов и групп задают до выбора приёмника.

Что делают датчики дождя, ветра, температуры и CO₂

Датчик дождя или ветра формирует защитную команду закрытия. Датчик температуры или углекислого газа запускает проветривание при достижении заданного условия. Сигнал принимает контроллер, который определяет направление движения, задержку, порог возврата и возможность ручной команды.

Групповое управление и синхронизация

Групповая команда одновременно запускает независимые окна. Они могут прийти в конечные положения в разное время, и для разных створок это нормально. Синхронизация нужна двум приводам на одной широкой створке: контроллер удерживает согласованное движение, чтобы не перекосить раму.

Параллельное соединение двух приводов создаёт общую команду, но не создаёт контроля положения. Для одной створки используют модели и блок, в которых парная работа предусмотрена конструкцией.

Как подключить внешнюю автоматику здания

Система диспетчеризации может передавать сухой контакт, дискретный сигнал или команду через поддерживаемый интерфейс. Контроллер окон должен распознавать этот тип входа. Заранее определяют, требуется только команда или также обратная связь: открыто, закрыто, авария, потеря питания.

Пожарная команда, погодная защита, ручное управление и автоматическое проветривание не должны спорить друг с другом. Для каждого входа задают приоритет и состояние окон после снятия сигнала.

Что происходит при отключении и возврате питания

Поведение зависит от контроллера: окно может остановиться, сохранить положение либо отработать сценарий от резервного источника. После восстановления питания блок может оставаться в текущем состоянии, закрыть створки или вернуться к автоматическому режиму. Этот алгоритм фиксируют до пусконаладки.

Для систем с аккумуляторами учитывают ток одновременно работающих приводов и требуемое число циклов от резерва. Наличие 24 В у привода само по себе не означает наличие резервирования.

Чек-лист схемы управления

1. Напряжение, рабочий и пусковой ток каждого привода.
2. Число окон, групп и приводов, движущихся одновременно.
3. Назначение кнопок, каналов пульта и внешних входов.
4. Датчики, пороги и приоритеты команд.
5. Необходимость синхронизации и обратной связи.
6. Поведение при отказе датчика, обрыве линии и возврате питания.
7. Длина кабелей, допустимое падение напряжения и защита линий.

Для выбора питания используйте сравнение приводов 24 В и 230 В. Практические ошибки соединений разобраны в статье о подключении оконных приводов, а оборудование доступно в разделе блоков управления и датчиков.
