Подключение оконного электропривода: ошибки и проверка схемы

Большинство сбоев оконной автоматики возникает не из-за механизма привода, а из-за питания, кабельной линии или неверно собранной цепи управления. Проверку удобно вести от источника к нагрузке: схема, блок управления, кабель, клеммы, привод и только затем датчики и внешние команды.

Что проверить до подключения

• напряжение и род тока привода: 24 В DC, 230 В AC или другое исполнение;
• назначение каждой жилы по схеме именно этой модификации;
• рабочий и максимальный ток, число приводов на канале;
• логику открытия и закрытия: смена полярности, отдельные входы или цифровое управление;
• наличие встроенных концевиков, обратной связи и синхронизации;
• длину линии, сечение кабеля и способ прокладки;
• совместимость кнопок, датчиков и внешних реле с входами контроллера.

Одинаковый корпус не означает одинаковую распиновку. Перед монтажом сверяют артикул на шильдике, паспорт привода и клеммную схему блока управления.

Ошибка 1. Подать неверное напряжение

Привод 24 В DC подключают к совместимому низковольтному выходу с указанной полярностью и допустимым диапазоном напряжения. Исполнение 230 В AC работает по сетевой схеме. Эти версии нельзя менять местами без замены питания, коммутации и проверки всей линии.

Отдельно проверяют, каким способом меняется направление. У части приводов 24 В открытие и закрытие задаются сменой полярности, у других есть дополнительные управляющие жилы. Для моделей 230 В могут использоваться раздельные входы направлений. Универсальной распиновки нет.

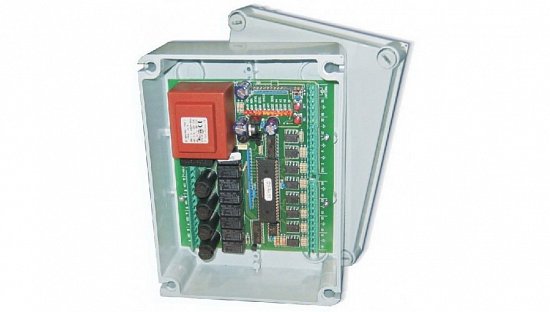

Ошибка 2. Выбрать блок только по напряжению

Совпадения «24 В» недостаточно. Блок управления должен выдерживать суммарный рабочий и пусковой ток всех приводов на канале. Если паспорт указывает ток одного устройства, для группы учитывают каждое подключённое устройство и режим одновременного запуска.

Также сверяют допустимую мощность канала, продолжительность работы, число групп и способ реверса. Защитный аппарат подбирают под кабель, контроллер и характер нагрузки; увеличение номинала автомата не компенсирует недостаточную мощность блока.

Ошибка 3. Не рассчитать падение напряжения в линии 24 В

Сопротивление длинного кабеля снижает напряжение на клеммах привода. Для двухпроводной медной линии предварительное падение рассчитывают так:

ΔU = 2 × L × I × ρ / S, где L — длина трассы в одну сторону, I — ток, ρ ≈ 0,0175 Ом·мм²/м для меди при 20 °C, S — сечение жилы в мм².

Пример: при длине 30 м, токе 3 А и сечении 1,5 мм² расчётное падение составляет 2,1 В, или 8,75% от 24 В. Фактическое значение проверяют под нагрузкой на клеммах наиболее удалённого привода. При нагреве сопротивление меди увеличивается.

Ошибка 4. Перепутать силовые и сигнальные клеммы

Вход кнопки, сухой контакт датчика и силовой выход на двигатель решают разные задачи. Подача внешнего напряжения на вход, рассчитанный на замыкание контакта, может повредить контроллер. Поэтому для каждого входа проверяют:

• ожидает ли он сухой контакт или внешний потенциал;
• нормально разомкнутая или нормально замкнутая логика используется;
• какой общий провод относится к этому входу;
• есть ли приоритет у пожарной, дождевой или ручной команды;
• какое состояние считается аварией линии.

Ошибка 5. Подключить два привода параллельно без синхронизации

Параллельное питание запускает двигатели одновременно, но не выравнивает их положение. Разброс скорости и нагрузки на широкой створке приводит к перекосу. Для двух точек тяги применяют приводы со встроенной синхронизацией, совместимый модуль контроля либо механически связанную систему.

После подключения проверяют одинаковое направление, процедуру адресации или обучения, допустимый ток каждого канала и реакцию пары на остановку одного привода. В синхронной системе неисправность одной точки должна обрабатываться заданным контроллером способом.

Ошибка 6. Не учесть замки и концевые положения

Если на окне установлен электрический запирающий механизм, последовательность важна: сначала снять запирание, затем начать открытие; при закрытии — довести створку до нужного положения и выполнить запирание. Одновременная команда на закрытый замок создаёт перегрузку.

Концевые выключатели могут быть встроенными, токовыми или внешними. Их нельзя заменять произвольным таймером: привод должен останавливаться предусмотренным изготовителем способом.

Ошибка 7. Подключить датчики без проверки приоритетов

В системе комфортного проветривания дождевой датчик обычно формирует команду закрытия, а датчики температуры или CO₂ — команду на открытие по заданному порогу. Контроллер должен однозначно обрабатывать одновременные сигналы. Приоритеты фиксируют в алгоритме до монтажа.

Для противопожарной автоматики пожарная команда и контроль линий задаются отдельной проектной схемой. Требования к электропитанию, линиям связи и электрооборудованию систем противопожарной защиты определяет СП 6.13130.2021.

Диагностика по симптомам

Порядок первого запуска

1. Проверьте соединения при снятом напряжении и прозвоните линии.
2. Отсоедините внешние датчики и проверьте один привод с локальной команды.
3. Измерьте напряжение без нагрузки и во время движения.
4. Проверьте открытие, закрытие и остановку в крайних положениях.
5. Для группы последовательно подключите остальные приводы и выполните синхронизацию.
6. Подключите датчики и внешние команды по одной, проверяя приоритет каждой.
7. Зафиксируйте маркировку кабелей, настройки и результаты проверки.

Для комплектации используйте блоки управления приводами и датчики. Разницу между схемами питания объясняет статья о приводах 24 и 230 В, а требования к двум точкам тяги связаны с расчётом усилия оконного привода.
