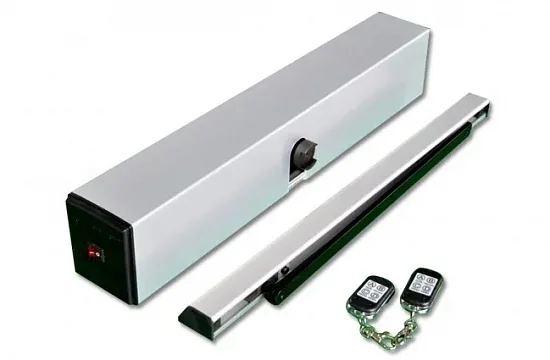

Как выбрать привод для автоматической распашной двери

Привод для распашной двери выбирают вместе с рычагом, датчиками, органами активации, замком и режимами работы. Сначала определяют параметры полотна и геометрию монтажа, затем проверяют совместимость всего комплекта. Предельная масса без учёта ширины створки, ветра и сопротивления петель для выбора недостаточна.

Какие данные нужны до выбора привода

• ширина, высота, масса и материал каждой створки;
• одностворчатая или двустворчатая дверь, наличие притвора;
• направление открывания и сторона установки оператора;
• глубина проёма, доступное место над дверью и точки крепления;
• усилие ручного движения, состояние петель, уплотнений и доводчика;
• проходимость, наружная или внутренняя установка, ветровая нагрузка;
• способ активации, контроль доступа, замок и требуемые режимы.

Если полотно движется туго или неравномерно, автоматизация повторит этот дефект с большей нагрузкой на редуктор и крепления. Механику двери приводят в рабочее состояние до настройки оператора.

Почему массу и ширину створки проверяют вместе

Чем шире полотно, тем больше момент, который должен преодолеть привод. Поэтому в технических данных оператора используют область допустимых сочетаний массы и ширины, а не два независимых максимума. Полотно на границе по ширине нельзя автоматически считать допустимым только потому, что его масса меньше предельной.

На наружной входной группе к сопротивлению механики добавляются ветер и перепад давления. В тамбуре, на фасаде и в помещении одинаковая дверь может потребовать разных настроек и разного класса привода.

Как выбрать тягу и схему монтажа

Шарнирная тяга толкает или тянет полотно через коленный рычаг и подходит для одной монтажной геометрии. Скользящий канал компактнее по габариту, но имеет собственные ограничения по моменту и положению установки. Выбор зависит от стороны петель, направления открывания, глубины откоса и расположения корпуса на коробке или полотне.

Какие режимы работы предусмотреть

Обычная входная дверь работает в автоматическом режиме: сигнал активации открывает створку, после выдержки она закрывается. Для объекта могут понадобиться постоянное открытие, ручное использование с функцией лёгкого запуска, односторонний проход, ночное закрытие и управление от системы контроля доступа.

Режимы задают до заказа, потому что они влияют на селектор, входы контроллера, электрозамок и логику внешних команд. Замок должен успеть разблокироваться до начала движения, а команда закрытия — учитывать положение ригеля.

Чем активация отличается от безопасности

Радар, кнопка, бесконтактный сенсор или считыватель дают команду открыть дверь. Датчики безопасности контролируют зону движения полотна и проход. Один датчик не следует считать универсальным: его роль определяется зоной обнаружения, направлением движения и входом контроллера.

Для распашной створки важны обе стороны полотна. В зоне открывания человек может оказаться между дверью и стеной, а при закрывании — в проходе. Состав датчиков и их положение выбирают под фактическую траекторию двери.

Как согласовать две створки

Двустворчатая дверь требует двух операторов или комплекта, рассчитанного на парную работу. Если есть притвор, створки открываются и закрываются в заданной последовательности. В систему также включают координацию замка, датчиков и команд активации.

До монтажа определяют активную и пассивную створку, очередность движения, задержки и поведение при одной заблокированной створке. Простого одновременного запуска двух независимых приводов для двери с притвором недостаточно.

Интенсивность, температура и наружная установка

Для входа с постоянным потоком людей важны допустимая цикличность, скорость открытия и тепловой режим привода. На фасаде учитывают температуру, влагу, ветер и защищённость кабельных вводов. Паспортные условия проверяют для точной модификации оператора и тяги.

Требуемую скорость выбирают вместе с шириной прохода и датчиками. Ускорение не должно сокращать время обнаружения человека в зоне движения.

Что должно войти в готовую спецификацию

1. Модель и количество операторов с допустимой областью массы и ширины.
2. Тип тяги, монтажная сторона, планка и крепёж.
3. Органы активации и датчики безопасности с назначением каждого устройства.
4. Селектор режимов, интерфейс контроля доступа и электрозамок.
5. Логика двух створок, если дверь двустворчатая.
6. Питание, кабельные линии и монтажные принадлежности.
7. Режимы работы и порядок проверки после пуска.
