Автоматизация проветривания окон: схема и подбор оборудования

Автоматизация проветривания открывает и закрывает створки электроприводами по команде человека, расписанию или сигналу датчика. Рабочая система включает не только привод: нужны подходящие крепления, питание, управление и заранее определённый сценарий движения окон.

Из чего состоит система автоматического проветривания

• Электропривод перемещает створку на заданный ход и удерживает её в нужном положении.
• Кронштейны и крепёж связывают привод с рамой и створкой с учётом направления открывания.
• Блок питания или контроллер подаёт нужное напряжение, принимает команды и управляет одним приводом либо группой.
• Кнопка, радиопульт или внешняя автоматика запускает открытие и закрытие.
• Датчики передают контроллеру данные о дожде, ветре, температуре или качестве воздуха, если такие входы предусмотрены системой.

Простейший вариант — привод с локальной кнопкой. Автоматическая система добавляет контроллер и условия работы: когда открыть окно, насколько его открыть и какая команда имеет приоритет.

Как работает автоматическое проветривание окон

Контроллер получает ручную или автоматическую команду и включает привод в направлении открытия. Ход привода задаёт геометрию открытия створки. После команды закрытия привод возвращает окно в исходное положение.

В погодозависимой схеме датчик дождя или ветра может подать сигнал на закрытие окон. Для проветривания по температуре или качеству воздуха контроллер сравнивает сигнал датчика с заданным условием. Несколько окон можно разделить на зоны и управлять ими независимо: например, по этажам, помещениям или фасадам.

Как выбрать электропривод для проветривания

Подбор начинается с окна. Нужны тип и направление открывания, размеры и масса створки, расположение петель, место для монтажа и требуемая величина открытия. По этим данным определяют конструктивный тип привода, ход, усилие, крепления и число точек тяги.

Цепные приводы компактны в закрытом положении и часто применяются на оконных створках и фрамугах. Штоковые приводы передают усилие жёстким выдвижным штоком и требуют места по оси движения. Реечные приводы используют в схемах, где нужна жёсткая передача усилия и её допускает монтажная геометрия.

Для широкой или гибкой створки одной точки тяги может быть недостаточно. В такой конструкции применяют две точки приложения усилия или синхронные приводы. Расчёт разбирается отдельно в статье об усилии оконного электропривода.

24 В или 230 В для оконной автоматики

Напряжение выбирают вместе с блоком управления и схемой объекта. Приводы 24 В DC работают от совместимого источника или контроллера; для кабельных линий учитывают суммарный ток и падение напряжения. Приводы 230 В AC подключают по сетевой схеме. Датчики, резервное питание и внешнее управление определяются возможностями выбранного контроллера. Подробное сравнение приведено в материале «Электропривод для окна 24 В или 230 В».

Способы управления проветриванием

Подходящее оборудование для ручных и автоматических сценариев собрано в разделах блоков управления и датчиков и радиоуправления.

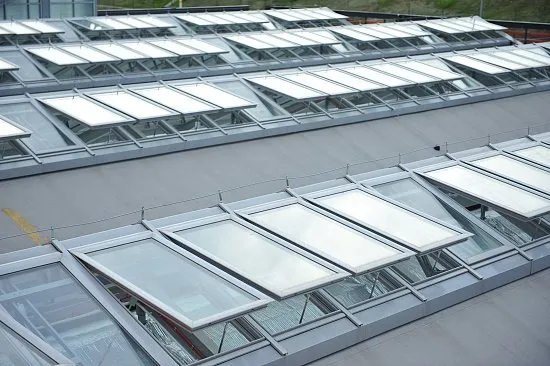

Как управлять несколькими окнами

Для группы окон считают суммарный рабочий ток приводов, распределяют нагрузку по каналам и определяют логику зон. Групповая команда означает одновременное управление разными окнами. Синхронизация нужна для согласованного движения двух приводов на одной створке — это отдельная функция приводов или контроллера.

До монтажа фиксируют расположение блоков, кнопок и датчиков, длину кабельных трасс, число жил и точки обслуживания. Такой план связывает механику окна с электрической схемой и исключает несовместимые компоненты.

Проветривание и дымоудаление — разные системы

Автоматическое проветривание создаёт комфортный режим воздухообмена. Система дымоудаления выполняет противопожарный алгоритм и проектируется как единый комплекс из приводов, блоков, линий питания и управления. Оборудование для обычного проветривания нельзя автоматически считать частью противодымной защиты.

Для противопожарной задачи используйте отдельный раздел электроприводов дымоудаления и материал о подборе приводов для дымоудаления.

Какие данные нужны для подбора системы

• фотографии окна, профиль, размеры и масса створки;
• тип, направление и требуемая величина открытия;
• доступные места для привода и креплений;
• количество окон, деление на зоны и порядок их работы;
• питание 24 В DC или 230 В AC;
• кнопки, радиопульт, датчики, расписание или внешняя команда;
• длины кабельных трасс и расположение блока управления.

Начать подбор можно с каталога электроприводов для окон и пошагового материала о выборе привода по параметрам створки.
