Как выбрать электропривод для системы дымоудаления

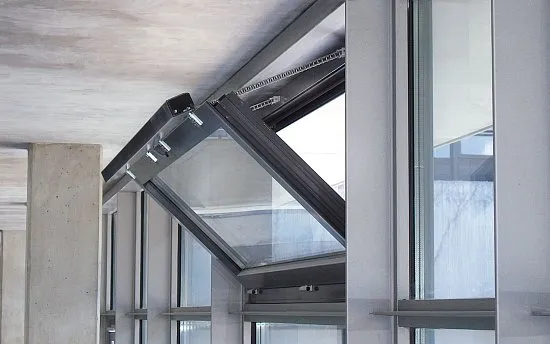

Электропривод дымоудаления открывает окно, фрамугу или люк по команде противопожарной автоматики. Его выбирают не только по усилию: привод должен подходить к конструкции створки, обеспечивать расчётное открытие и работать с заданным блоком управления, питанием и алгоритмом.

Из чего состоит система естественного дымоудаления

В системе с естественным побуждением дым удаляется через открываемые проёмы в фасаде или кровле. Исполнительная часть включает створки или люки, приводы, крепления, блок управления, линии питания и управления. Команду формирует пожарная автоматика по сигналу извещателей либо предусмотренное устройство ручного или дистанционного пуска.

Привод — только одно звено этой цепи. Даже подходящая по усилию модель не решает задачу, если ей не хватает хода, крепление конфликтует с профилем, контроллер не обеспечивает нужный ток или две точки тяги работают несинхронно.

Какие данные собрать до подбора привода

• тип элемента: фасадное окно, верхняя фрамуга, зенитный фонарь или кровельный люк;
• размеры, масса, материал и профиль открываемой части;
• расположение петель и направление открывания;
• требуемый угол или величина открытия;
• допустимые точки крепления на раме и створке;
• расчётные нагрузки, включая собственный вес, ветер и снег для кровельных конструкций;
• число приводов и точек приложения усилия;
• питание, алгоритм работы, контроль положения и параметры блока управления.

Размер окна сам по себе не определяет модель. Для подбора важен момент относительно оси петель: одинаковые по массе створки могут требовать разного усилия из-за геометрии и расположения точки тяги.

Цепной, штоковый или реечный привод

Цепной привод компактен в закрытом положении: гибкая цепь выходит из корпуса и толкает или тянет створку. Его применяют там, где монтажное пространство ограничено и расчётная нагрузка соответствует возможностям модели.

Штоковый привод передаёт усилие жёстким выдвижным штоком. При выборе проверяют свободное место вдоль оси штока, ход и геометрию кронштейнов.

Реечный привод рассчитан на передачу усилия жёсткой рейкой. Такой вариант используют для тяжёлых створок и люков, когда конструкция допускает его габариты и траекторию.

Тип привода выбирают после проверки окна или люка. Универсального варианта для всех дымовых проёмов нет.

Как связаны ход и требуемое открытие

Ход — это линейное перемещение цепи, штока или рейки, а требуемое открытие задаётся углом либо положением створки. Эти величины не равны напрямую: результат зависит от точки крепления, расстояния до оси петель и кинематики кронштейна.

Сначала определяют требуемое положение открытой створки, затем проверяют его на монтажной схеме конкретного привода. Слишком короткий ход не даст нужного открытия, а механически неподходящий длинный ход может упереть створку в ограничитель или перегрузить крепления.

Как определить усилие и число приводов

Усилие рассчитывают по геометрии, массе и нагрузкам на створку. Для вертикального окна и горизонтального кровельного люка действуют разные плечи сил. Сопротивление уплотнений, замков и механики добавляют к расчётной нагрузке, а рабочий запас выбирают по документации оборудования и проектной схеме.

Широкая или тяжёлая створка может требовать две точки тяги. Их задача — распределить нагрузку и не допустить перекоса. Два независимых привода без предусмотренной синхронизации нельзя считать синхронной парой: нужна модель или система управления, которая контролирует совместное движение.

Порядок исходного расчёта разобран отдельно в статье об усилии оконного электропривода.

Питание 24 В и 230 В

Напряжение выбирают по электрической схеме и совместимому блоку управления. В цепях 24 В DC рассчитывают суммарный ток приводов, мощность источника, длину и сечение кабелей, падение напряжения и резервирование. Для моделей 230 В AC проверяют способ коммутации, защиту линий и интерфейс с пожарной автоматикой.

Исполнения на 24 В и 230 В не взаимозаменяемы простой заменой привода. Одновременно меняются требования к контроллеру, кабельной линии и подключению. Подробное сравнение приведено в материале «Электропривод для окна 24 В или 230 В».

Что должен обеспечить блок управления

Блок управления принимает команды, подаёт питание на исполнительные устройства и реализует заданный сценарий. Для его выбора нужны количество приводов, их рабочий и пусковой ток, число групп, длины линий, способ запуска и требуемые сигналы состояния.

В проекте также определяют резервное питание, контроль обрыва и короткого замыкания линий, приоритет пожарной команды над режимом проветривания, ручной пуск и взаимодействие с пожарной сигнализацией. Подходящее оборудование собрано в разделе блоков управления приводами и датчиков.

Частые ошибки при подборе

• выбирать привод только по массе или размеру створки;
• принимать ход привода за фактическую величину открытия;
• не учитывать ветер, снег, уплотнения и замки;
• ставить две модели без предусмотренной синхронизации;
• суммировать только номинальный ток и не проверять режим запуска;
• подменять оборудование противопожарной системы приводом для комфортного проветривания;
• сначала покупать привод, а затем искать для него крепления и блок управления.

Чек-лист перед заказом

1. Зафиксируйте тип, размеры, массу и направление открывания створки.
2. Укажите требуемое открытое положение и доступные точки крепления.
3. Передайте расчётные нагрузки и условия эксплуатации.
4. Определите ход, усилие, число точек тяги и способ синхронизации.
5. Сверьте питание, токи, кабельные линии и возможности контроллера.
6. Проверьте монтажную схему, документы и совместимость всех компонентов.

Для выбора доступны электроприводы для систем дымоудаления. Для кровельных конструкций используйте отдельный чек-лист по приводам люков дымоудаления, а связь с пожарной сигнализацией описана в статье о дымовых извещателях.
