Фотоэлементы безопасности PRJ38

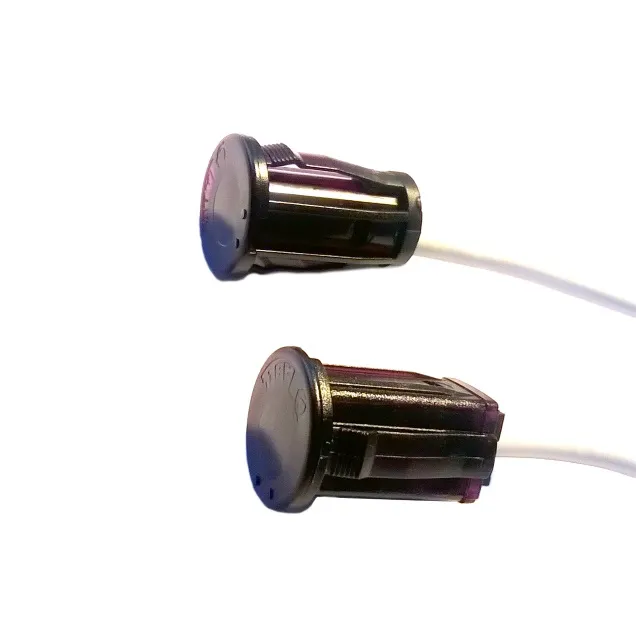

Инфракрасные фотоэлементы безопасности PRJ38 используются с электроприводами , LABEL ETERNA EASY и обеспечивают контроль прохода при закрывании створок автоматической двери для предотвращения столкновения их с человеком или препятствием. Комплект состоит из 2-х капсул: приемника и передатчика. Электроприводы LABEL оснащены встроенным модулем обработки сигнала фотоэлементов и не требуют дополнительного реле. Максимальная расстояние (зона обнаружения препятствий) до 6,0 метров. Посадочное отверстие для установки капсул фотоэлементов Ø 11,5 мм.

Для исключения помех от воздействия прямого солнечного света рекомендуется устанавливать принимающие капсулы на стороне, которая лучше всего защищена от солнечных лучей.

Выбор количества пар фотоэлементов

Электронный блок управления автоматической двери LABEL может управлять до 3 пар фотоэлементов, две из которых как предохранительное устройство при закрывании, а третья пара может использоваться тремя различными способами: в качестве предохранительного устройства при закрывании, в качестве защитного устройства при закрывании или как устройство для управления открыванием.

Сигнализация ошибок

Фотоэлементы PRJ38 постоянно контролируется программным обеспечением блока управления, чтобы обеспечить высокий уровень безопасности. Если ошибка обнаружена во время самодиагностики, блок управления издает один, два или три звуковых сигнала, в зависимости от пары фотоэлементов, которая перестала отвечать на запрос блока. Во избежание блокирования двери в открытом положении и в целях безопасности во время последующего закрывания створки двигаются с меньшей скоростью до восстановления нормальной работы фотоэлементов.

Если во время нормальной работы двери луч фотоэлемента прерывается препятствием, дверь остается открытой и контрольный светодиод пары фотоэлементов светится ярким светом
