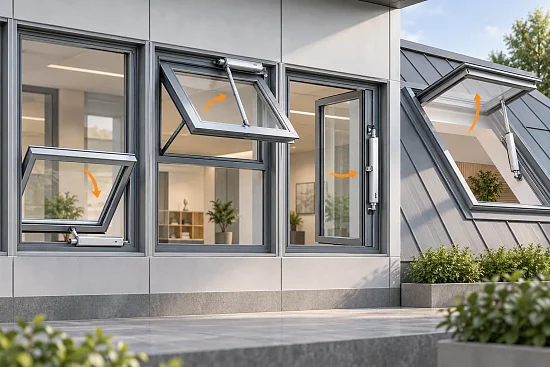

Как выбрать электропривод по типу открывания окна

Тип открывания определяет траекторию створки, место крепления и направление усилия электропривода. Поэтому привод выбирают не только по массе окна: сначала фиксируют расположение петель, направление движения, требуемый проём и доступное место на раме.

Какие параметры окна определяют схему привода

• расположение петель: снизу, сверху, сбоку или по центральной оси;
• открывание внутрь или наружу;
• ширина, высота, масса и жёсткость створки;
• точка установки корпуса и кронштейна;
• нужный угол или величина открытия;
• число точек тяги для широкой створки;
• ветровая, снеговая и эксплуатационная нагрузка.

Эти данные связывают механику окна с ходом, усилием и конструкцией привода. Общий порядок подбора приведён в пошаговом чек-листе выбора электропривода.

Откидное окно: петли снизу, створка открывается внутрь

Для откидной фрамуги часто подходит цепной привод: в закрытом положении цепь убирается в компактный корпус, а привод можно разместить в верхней части рамы или створки. Кронштейны выбирают под профиль и конкретную монтажную схему, чтобы цепь работала без бокового изгиба.

На широкой створке одна центральная точка тяги может создавать перекос. Тогда используют две точки запирания, механическую передачу или пару синхронных приводов. Ограничители и фрамужные ножницы остаются частью оконной конструкции и принимают положение створки в открытом состоянии.

Верхнеподвесное окно: петли сверху, створка открывается наружу

Здесь привод толкает нижнюю часть створки наружу. Применяют цепные, штоковые или реечные решения — выбор зависит от массы, хода, места монтажа и требуемой жёсткости передачи усилия. Для наружной установки отдельно учитывают воздействие осадков, пыли и ветра.

Ход привода и точка крепления вместе задают фактический угол открытия. Более длинный ход не означает автоматически больший полезный проём: результат зависит от геометрии кронштейнов и расстояния до петель.

Распашное окно: петли сбоку

У распашной створки привод располагают так, чтобы его рабочий элемент следовал дуге движения окна. Для цепного привода важны поворотный кронштейн и отсутствие поперечной нагрузки на цепь. Для жёсткого штока или рейки заранее проверяют свободное пространство во всём диапазоне открытия.

Расчёт ведут с учётом расстояния от оси петель до точки приложения усилия. Чем ближе эта точка к петлям, тем большее усилие требуется для того же момента. Порядок расчёта разобран в статье об усилии оконного привода.

Среднеподвесное и поворотное вокруг оси окно

У такой створки петли или ось находятся не на краю. Положение привода выбирают по направлению нужного поворота и доступной зоне монтажа. При расчёте учитывают плечо от оси вращения до точки крепления, баланс створки и работу штатных ограничителей.

Для цепного механизма используют схему, при которой цепь не получает боковой изгиб во время движения. Если траектория требует жёсткой линейной тяги, рассматривают штоковый или реечный привод с подходящей геометрией крепления.

Зенитный фонарь и крышный люк

На горизонтальной или наклонной конструкции к массе створки добавляются снеговая и ветровая нагрузки. Здесь особенно важны расчёт усилия, жёсткость створки, число точек тяги и защита оборудования от внешней среды. В зависимости от размеров и задачи применяют цепные, штоковые или реечные приводы.

Если люк входит в систему дымоудаления, привод и управление подбирают как часть противопожарной системы. Для этой задачи предназначены отдельные электроприводы дымоудаления.

Как тип окна связан с конструкцией привода

Сравнение механики устройств вынесено в материал «Цепной, штоковый или реечный привод».

Когда нужны два привода или две точки запирания

Вторая точка тяги нужна не по одному универсальному размеру, а по сочетанию ширины, гибкости профиля, массы, ветровой нагрузки и требований к равномерному прижиму. Два независимых привода на одной створке не становятся синхронными от параллельного подключения. Для согласованного движения используют приводную пару или контроллер с предусмотренной функцией синхронизации.

Итоговый чек-лист подбора

1. Определите тип петель и направление открывания.
2. Снимите размеры и массу створки.
3. Задайте требуемый проём, ход и точку крепления.
4. Рассчитайте усилие и число точек тяги.
5. Выберите конструкцию привода и комплект кронштейнов.
6. Согласуйте питание, управление и условия эксплуатации.
