Цепной привод AM56-LT250N-400MM 230V с регулировкой выхода и синхронизацией

Электропривод цепной AM56-LT250N-400MM, 230 В — для установки на окна из ПВХ и алюминия

Цепной электропривод предназначен для дистанционного управления окнами в системах естественной вентиляции и дымоудаления. Он используется для автоматического открывания и закрывания вертикальных, мансардных окон и небольших люков.
Благодаря регулируемому ходу цепи можно точно настроить угол открытия до 400 мм с шагом 4 мм.

Преимущества и особенности конструкции:

• питание — 230 В переменного тока (модель AM56-LT250N);

• возможность синхронной работы до 8 приводов без дополнительного оборудования;

• точная настройка выхода цепи с шагом 4 мм;

• алюминиевый корпус с повышенной огнестойкостью;

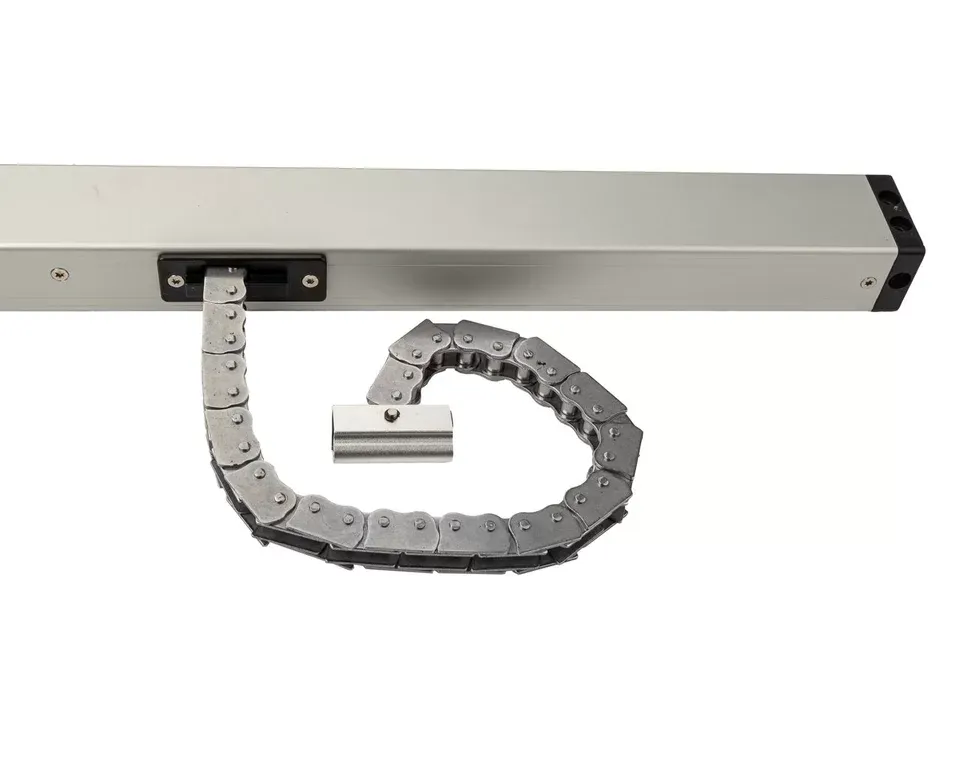

• двухрядная антикоррозийная цепь;

• встроенные автоматические концевые выключатели;

• низкий уровень шума при работе;

• функция разгрузки уплотнителя при закрывании створки.

Монтаж и применение
Благодаря универсальным кронштейнам, электропривод легко устанавливается на конструкции из алюминия, стали, ПВХ и дерева.
Он может работать как от локального управления (кнопка), так и в составе систем вентиляции или автоматических систем противодымной защиты.

Для установки требуется расстояние на створке или раме не менее 750–770 мм (в зависимости от способа монтажа).
При ширине створки более 1200 мм рекомендуется использовать два и более привода.

Совместимые типы окон и фрамуг:

• нижнеподвесные, открывающиеся внутрь или наружу;

• верхнеподвесные, открывающиеся внутрь или наружу;

• с боковым подвесом;

• параллельно-отставные;

• среднеподвесные.

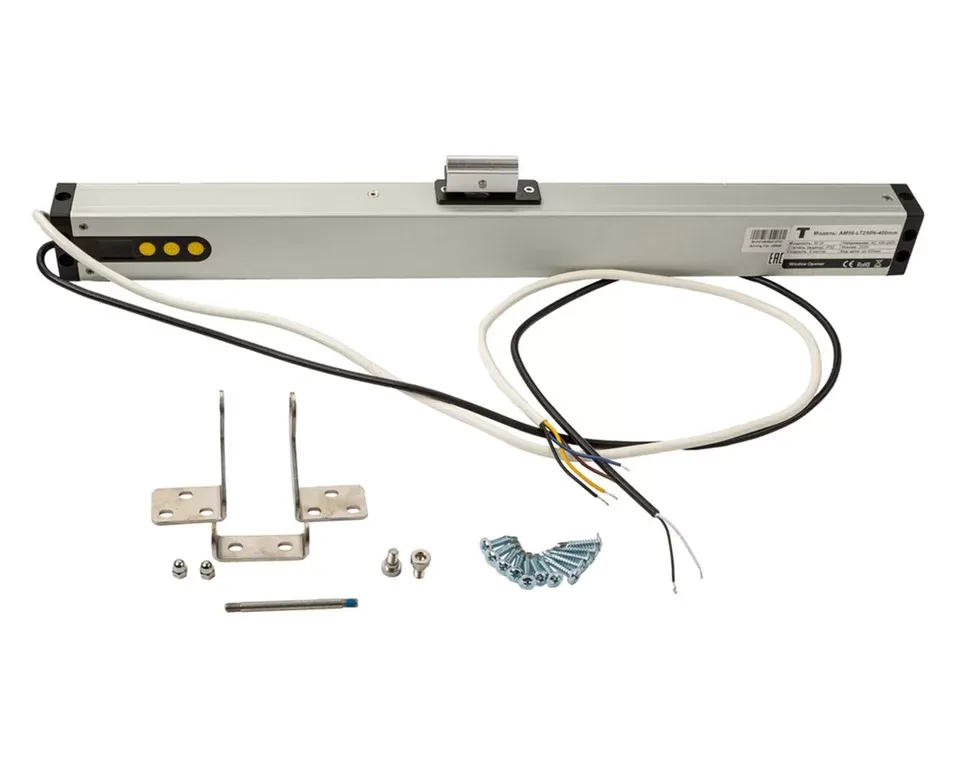

Комплектация

Электропривод поставляется в индивидуальной картонной упаковке с набором креплений для монтажа створок, открывающихся как внутрь, так и наружу.

В комплект входят:

• электропривод с кабелем 1 м;

• консоли (E) — 2 шт.;

• крепление цепи (F) — 1 шт.;

• штифт крепления — 1 шт.;

• винты крепления привода — 2 шт.;

• винты крепления консолей — 8 шт.;

• инструкция по монтажу и эксплуатации.

Комплект креплений для нижнеподвесных окон с открыванием внутрь приобретается отдельно (артикул MBS2100.01).

Рекомендации по выбору крепежа

Для алюминиевых (металлических) рам:

• саморезы и винты с резьбой: ISO 4762, ISO 4017, ISO 7049, ISO 7085, DIN 7500;

• головка — полукруглая под плоскую или крестовую отвертку, допускается шестигранная;

• резьбовая заклепочная гайка М5, нержавеющая сталь, с потайным бортом.

Для рам из ПВХ:

• саморезы по пластику: DIN 95606, DIN 95607, ISO 7049, ISO 7085, DIN 7500;

• головка — полукруглая под плоскую или крестовую отвертку, либо шестигранная;

• при возможности рекомендуется крепление через две полые сердцевины или армирующее сечение.

Для деревянных рам:

• саморезы по дереву: DIN 96, DIN 7996, DIN 571;

• головка — полукруглая под плоскую или крестовую отвертку, либо шестигранная.

AM56-LT250N-400MM — это надежный, универсальный и долговечный цепной электропривод, оптимально подходящий для автоматизации систем вентиляции и дымоудаления в жилых, административных и промышленных зданиях.
